韓國奉信稱重傳感器BTV-100kN是一款高性能的測力傳感器，BTV系列用于金屬加工生產線或其它工業應用。準確可靠地測量鋼帶張力，可用于直接安裝滾動軸承枕頭塊下。
- 可過載450% 滿量程，無零點漂移
- 從零點到整個測量范圍出色的線性度
- 化學鍍鎳，抗腐蝕性，防護等級 IP67
- 全溫度補償
品牌與型號：韓國Bongshin品牌，型號為BTV-100kN
測量范圍：其設計用于測量100kN（千牛頓）范圍內的力或重量
類型：枕塊式稱重傳感器稱重傳感器通常采用金屬電阻應變片組成測量橋路，利用金屬電阻絲在張力作用下伸長變細、電阻增加的原理進行工作。當被測物體受到外力作用時，與其緊密接觸的金屬電阻應變片也會發生形變，從而導致其電阻值的變化。這個電阻值的變化可以被轉換為電信號輸出，進而實現對重量或力的精確測量。

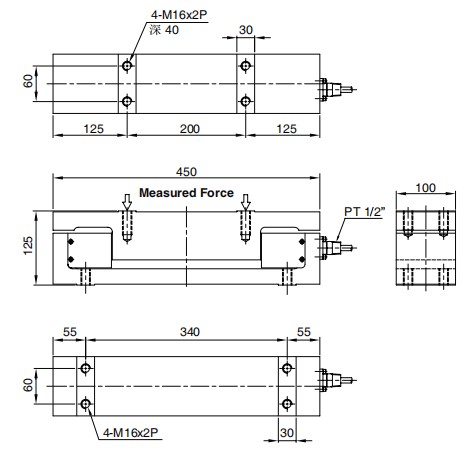

1、安裝方式：BTV-100kN傳感器可以直接安裝在滾動軸承枕頭塊下，或者根據具體應用場景進行定制安裝。
2、應用示例：
（1）在金屬加工生產線中，用于精確測量帶鋼張力，確保生產過程的穩定性和產品質量。型號 | BTV |
額定量程(R.C.) | 50, 70, 100kN |
靈敏度(R.O.) | 1.0mV/V ± 0.25% |
非線性 | ≤0.2% R.O. |
滯后 | ≤0.2% R.O. |
重復性誤差 | ≤0.1% R.O. |
蠕變誤差 | ≤0.1% in 20min. |
零點平衡 | ≤1% R.O. |
溫度補償范圍 | -10 ~ 70°C |
工作溫度范圍 | -20 ~ 80°C |
溫度對額定輸出的影響 | ≤0.03% LOAD/10°C |
溫度對零點平衡的影響 | ≤0.03% R.O./10°C |
輸入阻抗 | 700 Ohms ± 3.5 Ohms |
輸出阻抗 | 700 Ohms ± 5 Ohms |
絕緣電阻（最小） | 2000 MOhms at 50V DC |
激勵電壓 | 10V(推薦), 15V(最大) |
電氣連接 | ?9mmx6m(22AWG x 4Core Shielded) |
防護等級 | 符合 IP 67 |
安全過載 | 450% R.C |
極限過載 | 800% R.C |
為了確保傳感器的長期穩定運行和準確性，需要定期進行維護和保養。這包括檢查傳感器的安裝狀態是否牢固、清潔傳感器表面以避免灰塵和污垢的積累、以及定期檢查傳感器的輸出信號是否正常等。
