型號：H3-C3-50KG-3B
品牌：ZEMIC
◆ 合金鋼材質，鍍鎳，S 型結構，膠封，拉向或壓向承載
◆ 防護等級 IP67
◆ 適用于吊鉤秤、機改秤、料斗秤等各類電子稱重設備
◆ OIML 認證，證書號：R60/2000-CN-00.01
◆ 德國 PTB 測試，證書號：D09-03.18 Revision 2
◆ NTEP 認證，證書號：06-099A1
推薦選擇型號 | |
25~750kg | H3-C3-xxkg-3B |
1~30t | H3-C3-xxt-xB |
100~750lb | H3-N10-xxlb-6YB |
1~20klb | H3-N10-xxklb-6YB |
100kg-600kg 通過 OIML C3 級認證 100kg-2.5t 通過德國 PTB C3/C4 級測試 50kg-7.5t（100lb-15klb）通過 NTEPA5S/B10S 級認證 | |
一、技術指標
技術指標 | |||||
額定載荷 | kg | 50 | |||
精度 | C3 | C4 | A5S | B10S | |
認證 | OIML R60 C3 | OIML R60 C4 | III5000 單只 | IIIL10000 單只 | |
最大檢定分度數 | nmax | 3000 | 4000 | 5000 | 10000 |
最小檢定分度值 | Vmin | Emax/10000 | Emax/14000 | Emax/15000 | Emax/10000 |
綜合誤差 | %FS | ≤ ±0.020 | ≤ ±0.018 | ≤ ±0.018 | ≤ ±0.035 |
蠕變 | %FS/30min | ≤ ±0.016 | ≤ ±0.012 | ≤ ±0.012 | ≤ ±0.030 |
溫度對輸出靈敏度的影響 | %FS/10℃ | ≤ ±0.011 | ≤ ±0.009 | ≤ ±0.009 | ≤ ±0.030 |
溫度對零點輸出的影響 | %FS/10℃ | ≤ ±0.015 | ≤ ±0.010 | ≤ ±0.010 | ≤ ±0.030 |
輸出靈敏度 | mV/V | 2.0±0.004( 公制 ) 3.0±0.008 ( 英制 ) | |||
輸入阻抗 | Ω | 350±3.5 | |||
輸出阻抗 | Ω | 351±2.0 | |||
絕緣阻抗 | MΩ | ≥ 5000 (50VDC) | |||
零點輸出 | %FS | ≤ ±1.5 ( 公制 ) ≤ ±1.0 ( 英制 ) | |||
溫度補償范圍 | ℃ | -10 ～ +40 | |||
允許使用溫度范圍 | ℃ | -35 ～ +70 | |||
推薦激勵電壓 | V | 5 ～ 12(DC) | |||
最大激勵電壓 | V | 18(DC) | |||
安全過載范圍 | %FS | 150 | |||
極限過載范圍 | %FS | 300 | |||
產品防爆標志 | Ex ia Ⅱ C T6 Ga Ex iaD 20 T80 | ||||

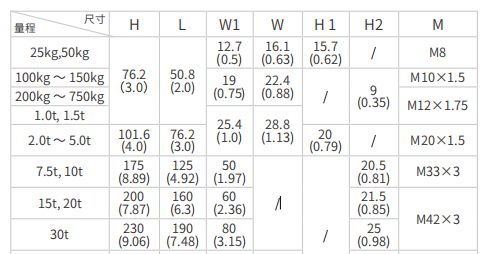

二、外形尺寸mm(inch)

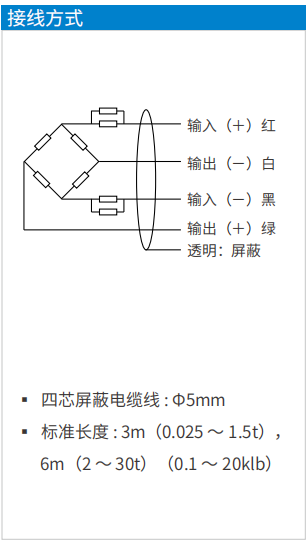

三、接線方式
