型號：H6F-C3-100KG-3B6-S1-D50
品牌：ZEMIC
◆ 不銹鋼材質 （B6F）；合金鋼材質，鍍鎳 （H6F）；三梁結構，膠封，壓向承載
◆ 防護等級 IP67
◆ 適用于電子計價秤、電子臺秤、皮帶秤及各類電子稱重設備
◆ OIML 認證，證書號：R60/2000-NL1-10.31(B6F)
◆ 最大秤臺尺寸： 100kg-200kg：400mm×400mm 250kg-500kg：600mm×800mm 750kg-2000kg：1200mm×1200mm
一、技術指標
額定載荷 | kg | 50/100/150/200/250/300/400/500/750/1000/1500/2000 |
精度 | C3 | |
最大檢定分度數 | nmax | 3000 |
最小檢定分度值 | Vmin | Emax/10000 |
綜合誤差 | %FS | ≤ ±0.020 |
蠕變 | %FS/30min | ≤ ±0.016 |
溫度對輸出靈敏度的影響 | %FS/10℃ | ≤ ±0.011 |
溫度對零點輸出的影響 | %FS/10℃ | ≤ ±0.015 |
輸出靈敏度 | mV/V | 2.0±0.2 |
輸入阻抗 | Ω | 384±4 |
輸出阻抗 | Ω | 351±2.0 |
絕緣阻抗 | MΩ | ≥ 5000(50VDC) |
零點輸出 | %FS | ≤ ±1.5 |
溫度補償范圍 | ℃ | -10 ～ +40 |
允許使用溫度范圍 | ℃ | -35 ～ +70 |
推薦激勵電壓 | V | 5 ～ 12(DC) |
最大激勵電壓 | V | 18(DC) |
安全過載范圍 | %FS | 150 |
極限過載范圍 | %FS | 300 |
四角誤差 | 0.02% 加載值 /100mm | |
推薦安裝扭矩 | N.m | M12:100 (500kg 以下 ) M16:160(750kg-2000kg) |
產品防爆標志 | Ex ia Ⅱ C T6 Ga Ex iaD 20 T80 |

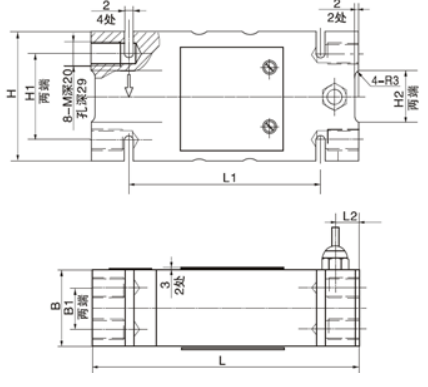

二、外形尺寸mm(inch)
尺寸 量程 | 50k~g 200kg | 25~0kg 500kg | 75~0kg 2t |
B | 44 (1.73) | 60 (2.36) | 76 (2.99) |
B1 | 24 (0.94) | 36 (1.42) | 46 (1.81) |
H | 75 (2.95) | 95 (3.74) | 125 (4.92) |
H1 | 50 (1.97) | 70 (2.76) | 95 (3.74) |
H2 | 30 (1.18) | 30 (1.18) | 65 (2.56) |
L | 156 (6.14) | 146 (5.75) | 176 (6.93) |
L1 | 112 (4.4) | 110 (4.33) | 110 (4.33) |
L2 | 14 (0.55) | 11 (0.43) | 24 (0.94) |
M | M12-7H | M12-7H | M16-7H |
三、接線方式
? 四芯屏蔽電纜線 : Φ 6.2mm
? 標準長度 : 3m
