組合滑臺SU3-4018
品牌：DPIN
1、產品概述
X,Y,R組合Stage
組合型Stage可將根據用戶所需形式而自由組合商品目錄上的全部型號。 組合軸形式用戶可選擇3軸到6軸或更多的軸。
2、詳細參數
型號構成 | SU3-4016 | SU3-4018 | SU3-6018 | SU3-6020 | SU3-6024 | SU3-80 | SU3-100 | |
Stage尺寸 (mm) | 40xΦ40 | 60xΦ60 | 80xΦ80 | 100xΦ100 | ||||
移動量 (mm) | XY : ±6.5θ360° / ±5° | XY : ±12.5θ360° / ±5° | ||||||
耐負荷 (kg/f) | 1 | 3 | 4 | 5 | ||||
自重 (kg) | 0.34 | 1.1 | 1.77 | 2.44 | ||||
適用 Stage | XY | S2-4016 | S2-4018 | S2-6018 | S2-6020 | S2-6024 | S2-80 | S2-100 |
R | RDS-40 | RDS-60 | RDS-80 | R-100 | ||||
Dimension | A | 40 | 40 | 60 | 60 | 60 | 80 | 100 |
B | 45 | 49 | 55 | 59 | 67 | 65 | 75 | |
C | 13.3 | 13.3 | 13.3 | 13.3 | 13.3 | 13.3 | 13.3 | |
D | 20.5 | 20.5 | 31.5 | 31.5 | 31.5 | 31 | 29 | |
E | 20.5 | 20.5 | 33 | 33 | 33 | 40.7 | 26.7 | |
F | 21 | 21 | 28.5 | 28.5 | 28.5 | 24.1 | 24.1 |
● 詳細尺寸、 材質、 特性請根據相對應的平臺頁面及CAD來確認。
● 選擇XYR組合品時 請選定千分尺的方向(LRC)。
● 使用鋁制 X. Y, R-軸的 Crossroller Guide Stage。
3、使用環境
使用環境 : 10~50℃, 20~70%RH
推薦使用環境 : 22±5℃, 20~70%RH
注意 : 若要在推薦使用范圍以外使用，需事先進行協商。 根據Stage的種類、安裝條件、運作條件、性能等多種因素，可使用溫度會發生變化。
※ 不推薦在以下場所安裝。
① 灰塵或粉塵(尤其金屬粉)多的場所
② 直射光照射或有輻射熱的場所
③ 離火器近的場所
④ 產生腐蝕性或易燃性氣體的場所
⑤ 可接觸水或油的場所
⑥ 可傳達振動或沖擊的場所
⑦ 鹽分、有機溶劑多的場所

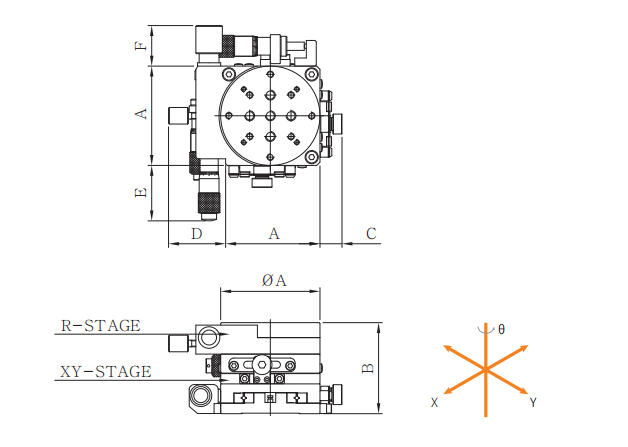

4、尺寸圖
