摩托車可靠性試驗道路振動路譜初步分析

王震武，馮占闖，蘇 輝，劉 琳，王 毅，王 剛

（國家摩托車質量監督檢驗中心 ，西安 710032）

        摘  要：本文對摩托車可靠性強化路面進行振動路譜采集，匯總并分析不同樣車在不同路面的振動加速度功率譜密度，得出以下結論：(1) 兩輪摩托車比利時路、搓板路、減速帶、波形路、魚鱗坑的振動加速度功率譜密度頻率主要集在 5~ 100Hz 頻段； (2)兩輪摩托車振動加速度功率譜密度最大值排序依次為：搓板路> 比利時路>減速帶>魚鱗坑路>波形路>平坦路面；(3)對于同一試驗樣車，隨著車速增加，振動加速度功率譜密度最大值基本上呈正相關關系；(4)不同樣車在同等試驗速度時，振動加速度功率譜密度最大值的差異與樣車的結構有關系。為進一步制訂科學規范且實用性強的摩托車道路可靠耐久性質量評價規范奠定基礎。

        關鍵詞：摩托車；可靠性；路譜采集；功率譜密度

        中圖分類號：U467            文獻標識碼：A

        近些年來，中國摩托車產業飛速發展，年產銷量占全球一半以上。諸多摩托車生產企業在產品研發過程中，有道路耐久性試驗的需求。目前國內實施的摩托車道路可靠耐久性質量評價標準主要有兩項，兩個標準GB/T  4570-2008、GB/T 5374-2008。為縮短試驗周期，本文從道路強化路面振動路譜著手，研究對強化路面進行振動路譜采集，分析功率譜密度[1]，為進一步制訂科學規范且實用性強的摩托車道路可靠耐久性質量評價規范奠定基礎。

1 試驗路面及設備

1.1 試驗路面

        試驗場地選用位于長安大學渭水校區北側的長安大學汽車綜合試驗場。試驗場包括多種可靠性強化典型試驗道路和1.3萬平方的操縱穩定性試驗廣場[2] ，能夠滿足試驗要求。試驗路面如表1所示。

              表 1  可靠性試驗路面

1.2 路譜采集設備

        所用設備為Brüel & Kj?r公司生產的3053型12通道聲音和振動分析儀，頻帶為0~25.6 kHz。

        加速度計采用4524-B型輕量化的三軸壓電式正交剪切式加速度計，可在三個相互垂直的方向上同時進行測量[3]。

1.3 加速度計安裝位置

加速度計安裝在試驗?zāi)ν熊嚨那拜S和后軸附近的平面上[1] ，如圖1和圖2所示：

圖 1  某樣車前軸加速度計安裝位置

圖 2  某樣車后軸加速度計安裝位置

2 路譜采集過程

        摩托車振動路譜采集過程中需要應用3053型振動分析儀的Notar功能，即將采集的時域數據記錄存儲在SDHC存儲卡中，然后通過有線LAN、無線LAN訪問記錄儀。

        試驗樣車選取有燃油踏板摩托車、電動踏板摩托車、燃油跨騎摩托車、大排量燃油摩托車。某150型跨騎摩托車路譜采集部分路面過程如圖3、圖4、圖5、圖6所示。

圖 3  某樣車通過魚鱗坑路面

圖 4  某樣車通過波形路

圖 5  某樣車通過搓板路

圖 6  某樣車通過比利時路

3 路譜數據分析

        振動加速度的功率譜密度表征可靠性路面能產生的對試驗樣車的損傷能量，因此對采集到的路譜進行處理，分析等到各可靠性路面對不同樣車產生的振動加速度的功率譜密度，如圖7所示。

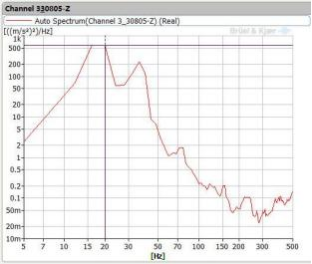

圖 7  某150型騎式車比利時路振動頻譜曲線

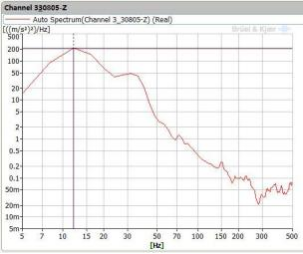

圖 8  某150型騎式車搓板路振動頻譜曲線

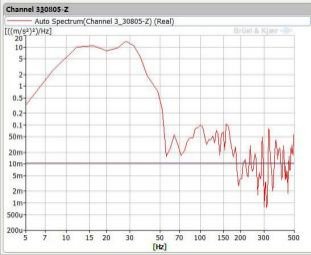

圖 9  某150型騎式車波形路振動頻譜曲線

        分析并匯總各車型在不同路面的振動加速度功率譜密度最大值，如表2所示。

                                                           表 2  振動加速度功率譜密度最大值

4 結論

        根據采集的路譜信號分析，得出：

1.  兩輪摩托車比利時路、搓板路、減速帶、波形路、魚鱗坑的振動加速度功率譜密度頻率主要集中在5~ 100Hz頻段。

2.  兩輪摩托車振動加速度功率譜密度最大值排序次為：搓板路>比利時路>減速帶>魚鱗坑路>波形路>平坦路面，對兩輪摩托車的損傷程度有待進行一步研究。

3.  對于同一試驗樣車，隨著車速增加，振動加速度功率譜密度最大值基本上呈正相關關系。

4.  不同樣車在同等試驗速度時，振動加速度功率譜密度最大值的差異與樣車的結構有關系。
