B&K PULSE 汽車通過噪聲測試系統介紹
王巖
（HBK - Hottinger Brüel & Kj?r）
摘 要：PULSE 通過噪聲測試系統根據最新國際標準測量汽車行駛時的車外噪聲，系統配置靈活，從摩托車的簡單 Pass-by 配置，到高效率的多車 Pass-by 模式，即不同車輛依據不同測試標準，隨機地在跑道上進行測試。該系統基于 PULSE Labshop 分析軟件和LAN-XI 數據采集硬件，測試時車內和地面之間的數據通過 LAN-XI 機箱內置 GPS 進行同步，并通過遙測系統或無線局域網進行數據傳輸。該系統運行穩定可靠，在無線傳輸工況下也能夠高效測試。
關鍵詞：通過噪聲；PULSE 系統
中圖分類號：TB 52, TU 112.2, U 467 文獻標識碼：A
汽車通過噪聲測試（即 Pass-by） 是強制性的機動車輛認證測試，對于特定等級或市場的認證，制造商必須符合該區域或該等級車輛的法規和標準要求。歐洲經濟委員會 ECE 從 1997 年開始執行 ECE R51.02 Pass-by 測試方法，我國根據 ECE R51.02 和 ISO 362-1998制定 了 Pass-by國標GB 1495-2002 并從 2002 年開始執行 。 隨著主機廠技術水平的不斷進步，以及人們對環境噪聲的要求不斷提高，2007年，ECE和ISO在ECE R51.02基礎上增加了附錄10 ，形成了 Pass-by 新方法 ECE R51.03 和 ISO 362-2007 ，在試驗條件及方法等方面做出重大修改。我國也根據 ECE R51.03 ，啟動對GB 1495- 2002 的修訂，形成新的GB 1495-20xx[1]。
B&K PULSE Pass-by系統支持多種最新的國際標準和國家標準，具有流程化的用戶界面，系統配置靈活，可方便定制測試流程，包括對國際標準的修改。滿足IEC 61672-1 關于1級測量?jī)x器的要求，包括推薦的風罩。可以存儲原始時域數據以及元數據用于后處理。結果可導出為通用格式 ，并導出為 Word 和 Excel 報告 [2]。
1 PULSE Pass-by 系統的用途及特點
該系統能夠依據最新國際標準進行車輛加速通過噪聲測試，包括 ISO 362-1 ，M和N類車輛（輕型轎車和卡車）；ISO 362-2 ，L 類車輛（雙輪），SAE J1470 。 根據最新國際標準進行車輛運行工況車外噪聲測試，包括ISO 13325（輪胎），ISO 5130（穩態路面車輛），SAE J986 ，SAE J366（大卡車和公交車）。同時，滿足 UN 法規要求，包括ECE R51.03（M和N類車輛的噪聲排放，支持 Amendment 3） ，R41.02（L 類車輛的噪聲排放），R117（輪胎噪聲）。滿足電動車最小噪聲法規，包括 R138 ，F(xiàn)MVSS 141 等。
PULSE Pass-by 系統的主要特點是：
（1）支持多種最新的國際標準和國家標準，并可以根據實際需要進行靈活配置。
（2）支持多種車輛，包括乘用車、摩托車、卡車及大客車等。
（3）除了支持傳統的單車測試模式外，還可擴展至多車Pass-by模式，允許不限數量的車輛在同一跑道上，以任意順序進行多次測試，且不同車輛可根據不同測試標準進行測試。
（4）系統配置靈活，可根據需要增加車載系統數目。必要時，多套單車Pass-by系統可組合為一套多車Pass-by系統。
（5）支持單人操作，僅需駕駛員單人操作即可完成測試 。 當不允許駕駛員操作時 ，可利用“駕駛員助手”APP由地面人員進行遠程操控。
（6） 數據采集系統采用標準 LAN-XI 分析儀，配置靈活，必要時可任意增加車內和地面測量通道。傳聲器支持 Req-X 頻響均衡，提高測量精度。地面與車載數據通過 GPS 進行同步，可利用遙測或 WLAN 進行數據傳輸。
（7）系統兼容性強，支持各種測試硬件，如地面雷達或車載 GPS 速度傳感器（Vbox）進行車速測試、 氣象站、發動機轉速測試、油門踏板檢測開關、地面光 電出發開關等。
2 PULSE Pass-by 系統的組成及配置
2.1 系統組成

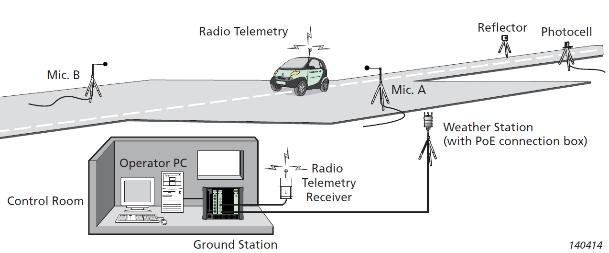

該系統是基于 PULSE Labshop 分析軟件和 LAN-XI 數據采集硬件的完整解決方案。系統主要組成是車輛站和地面站兩部分。圖1給出了系統測試示意圖。
圖 1 系統示意圖
（1）地面站
將兩個傳聲器布置在 ISO 指定的測試道路兩側，地面站測量車外通過噪聲，一旦開始測量，地面站將會持續且無人值守的進行測試，且支持單車或多車模式測量。
（2）車輛站
車內的數據采集系統主要監測車速、發動機轉速 RPM 和/或油門踏板位置等參數。此外，配合其他傳感器、LAN-XI數據采集硬件和7788-V 軟件，車輛站還可同時測量車內振動和噪聲信號。
（3）工作站之間的數據傳輸
車輛站和地面站采集的信號利用GPS進行同步，根據配置，數據之間利用遙測或無線局域網進行傳輸。
（4）測量控制
為了方便實際操作，軟件提供優化的控制界面及更大的按鈕。界面可顯示聲壓級、氣象站參數以及車輛和發動機信息，測試完成后可直接顯示測量結果。
2.2 系統配置
（1）單個數據采集系統

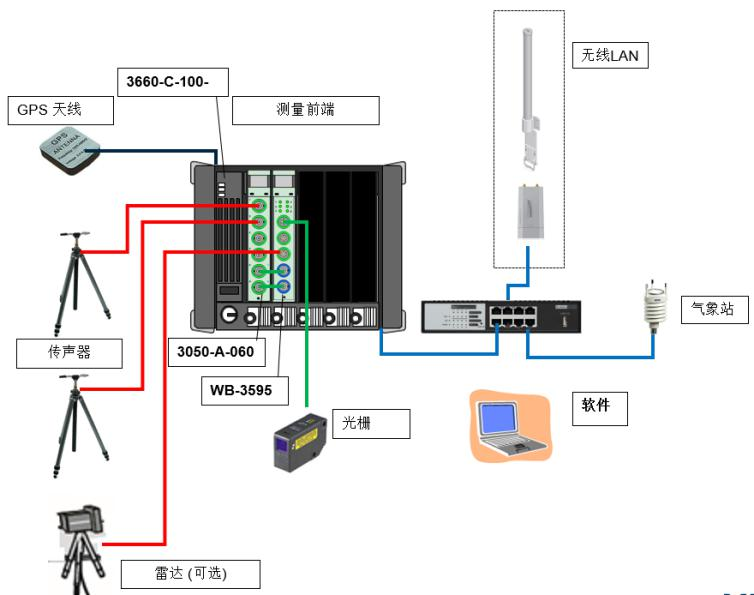

地面站配置： 如圖 2 ，地面站位于測試道路的一側，車速、發動機轉速 RPM 和油門踏板位置等信息通過遙測系統傳輸?shù)降孛嬲荆瑴y(cè)量由地面站控制。
圖 2 地面站系統配置圖

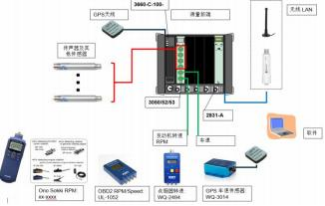

車輛站配置：如圖 3 ，車輛站測量車速、發動機轉 速和/或油門踏板位置， 以及車內噪聲與振動等參數，Pass-by傳聲器測得的數據由遙測系統傳到車輛站。
圖 3 車輛站系統配置圖
（2）基于 WLAN 的配置：多數據采集系統

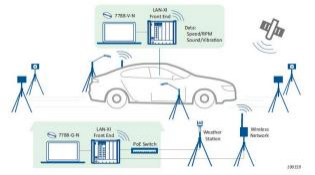

對于此類配置，如圖4 所示，地面站布置一套數采系統，車內布置一套數采系統，用于測量車速、發動機轉速和/ 或油門踏板位置 ， 以及車內噪聲與振動等參數。數據傳輸由無線局域網 WLAN 完成。所有數據都發送到車內的PC并完成分析。
圖 4 多個數據采集系統配置圖 多車模式
多套數據采集系統配置支持多車的Pass-by測試， 對車輛的數量無限制。每個測試車輛配備自己的數據采集系統，共用一個地面站。不同車輛可同時在跑道上行駛，如需對車輛做調整，可自行駛離跑道，而其他車輛繼續行駛并測試。不同車輛可根據不同的標準或法規進 行測試，不會影響其他車輛的測試方案。
圖 5 多車模式示意圖
對于地面站，當開啟預先定義好的模板后，地面站 會自動進行測量，并將測得的聲壓級、氣象參數傳送到跑道上所有的車輛，同時顯示狀態信息，包括測試是否正在進行、是否有其他車輛使用跑道、數據同步是否正常等。車內測試由駕駛員完成，如果駕駛員不允許進行測試，那么可以切換角色， 由地面操作人員控制車內測量，但僅支持一個車輛。
增加無線局域網 WLAN
無線網絡可以完成車輛和地面之間的數據傳輸，也可以讓“駕駛員助手”APP 派上用場 。 因此，增加一個 WLAN 是非常有幫助的。
駕駛員助手
駕駛員助手能夠在測試前或測試進行時，提供不同的參數，如噪聲級、車速及轉速、風速等。同時可根據不同條件，如進入時車速、P-P’線車速、轉速等，顯示 Pass/fail 信息。利用該應用程序，可以開始、存儲或刪 除測量。
圖 6 駕駛員助手 APP
3 總結
隨著 Pass-by 法規的要求越來越嚴格，主機廠和一 級供應商需要做好應對準備，更有效地解決噪聲排放問題。B&K 持續地提供最先進的測試技術及算法，評估每個噪聲源及其對 Pass-by 傳聲器的噪聲貢獻，這將極大提高主機廠的工作效率。
同樣的過程還可應用于室內，車輛放置于大型半消聲室內的轉鼓上 ，利用室內 Pass-by 軟件和相關的硬件，評估不同策略對Pass-by的影響，而無需在實際跑道上進行車輛行駛測試。最后，我們還可以幫助您設計并評估電動車的車外噪聲策略，確保滿足最小噪聲法規 要求，同時獲得滿意的聲品質要求。
此外，通過噪聲測試還是產品研發和故障診斷的重要工具。對于整車廠或零部件供應商，識別主要噪聲源及其貢獻非常重要。測試工程師可以按照 ISO 標準指定 的傳聲器測量位置，對車內外噪聲進行測試，比較頻譜和聲壓級，識別對特定位置或頻率下的聲源貢獻。對于更詳細的聲源貢獻分析，B&K 提供了移動聲源波束形成（ Moving source beamforming ）和室內通過噪聲（Indoor Pass-by）及貢獻量分析。B&K 的車外聲音模擬器還可以對外部聲音進行主觀評審。
參考文獻
[ 1] 汽車工程師：董良，王暉. “通過噪聲”新法規對 NVH 的挑戰[J].2014(8):16-19；
[2] Product data: PULSE Vehicle Pass-by Types 7788-G and 7788-V (BP2011-20);
